Лабораторните упражнения имат за цел да затвърдят знанията на студентите придобити в теоретичния курс, както и да изградят практически знания и умения, необходими в инженерната професия. В тези страници ще намерите нужното за подготовката и изипълнението на лабораторните експерименти.
Правила за провеждане и техника на безопасност на лабораторните упражнения
1. Публикуваните правила засягат провеждането на лабораторни упражнения по "Теоретична електротехника", водени от д-р инж. Светлин Антонов. 2. Всяка група се разделя на няколко работни подгрупи, които извършват дейността си независими една от друга на отделни лабораторни постановки. 3. По време на първото занятие, студентите се запознават с инструкцията по правилата за осигуряване на здравословни и безопасни условия на труд за работа в лабораториите към катедра "Теоретична електротехника". Следва по време на същото занятие всеки студент да попълни собственоръчно своите данни, датата на инструктаж и се подписва в книга за проведения инструктаж. В случай, че студентът не е преминал инструктаж по същата процедура, то той няма право да работи в лабораторията. 4. Лабораторните занятия се провеждат в съответствие със седмичната програма на занятията за всяка административна група. Всяко занятие започва в определения в програмата астрономически час. 5. Всеки студент, пропуснал лабораторно занятие може да го проведе извънредно с друга група, след като получи писмено разрешение (служебна бележка) от своя преподавател. 6. Часовете по лабораторните упражнения се провеждат без прекъсване (т.е. без междучасия). 7. Студентите имат право да влизат в лабораторията само с разрешение на преподавателя. 8. До лабораторно занятие се допуска само студент, който е предварително подготвен относно предстоящото му упражнение. Преподавателят проверява подготовката на студентите и допуска до работа успешно преминалите входящия тест. 9. Ръководителят на упражнението поставя конкретните задачи за изпълнение. Лабораторната работа на всяка работна група продължава докато се изпълнят всички поставени задачи. В случай, че студентите не изпълнят поставените задачи в рамките на отреденото време в учебните часове, то занятието на съответната работна група не се зачита. 10. Всеки студент има правото да попълва предоставените на тази страница (както и на катедрата) бланки за съответните теми на лабораторните упражнения. 11. Преподавателят разрешава включването на захранването и започването на измерванията. 12. Измененията на постановките, схемите и задачите се разрешават от преподавателя. 13. Повредени апарати или макети, в следствие на експлоатацията им от студентите, поради небрежност, недобросъвестност или незнание от тяхна страна, се възстановяват за сметка на същите. 14. Всеки студент представя самостоятелно изготвен протокол от лабораторното упражнение. 15. Защита на протокол от лабораторното упражнение се извършва индивидуално от всеки студент. При непълно или грешно попълване в протокола по поставените задачи защитата се отлага до коригирането на допуснатите пропуски или грешки. Приема се попълнен протокол без грешки и без поправки върху грешки. 16. Защитата на протокол се счита за неуспешна, ако няма съответствие между получените експериментални и аналитични данни; непрегледно или небрежно оформление на документа; невъзможност студентът да обясни и аргументира протокола, както и други допуснати съществени грешки. 17. Заверка на семестра по дисциплината се дава от преподавателя, само при успешно защитени всички протоколи от лабораторните упражнения. 18. В края на цикъла лабораторни упражнения се провежда писмен тест или друга форма на текущ контрол, резултатите от които участват в крайната оценка от лабораторните упражнения.

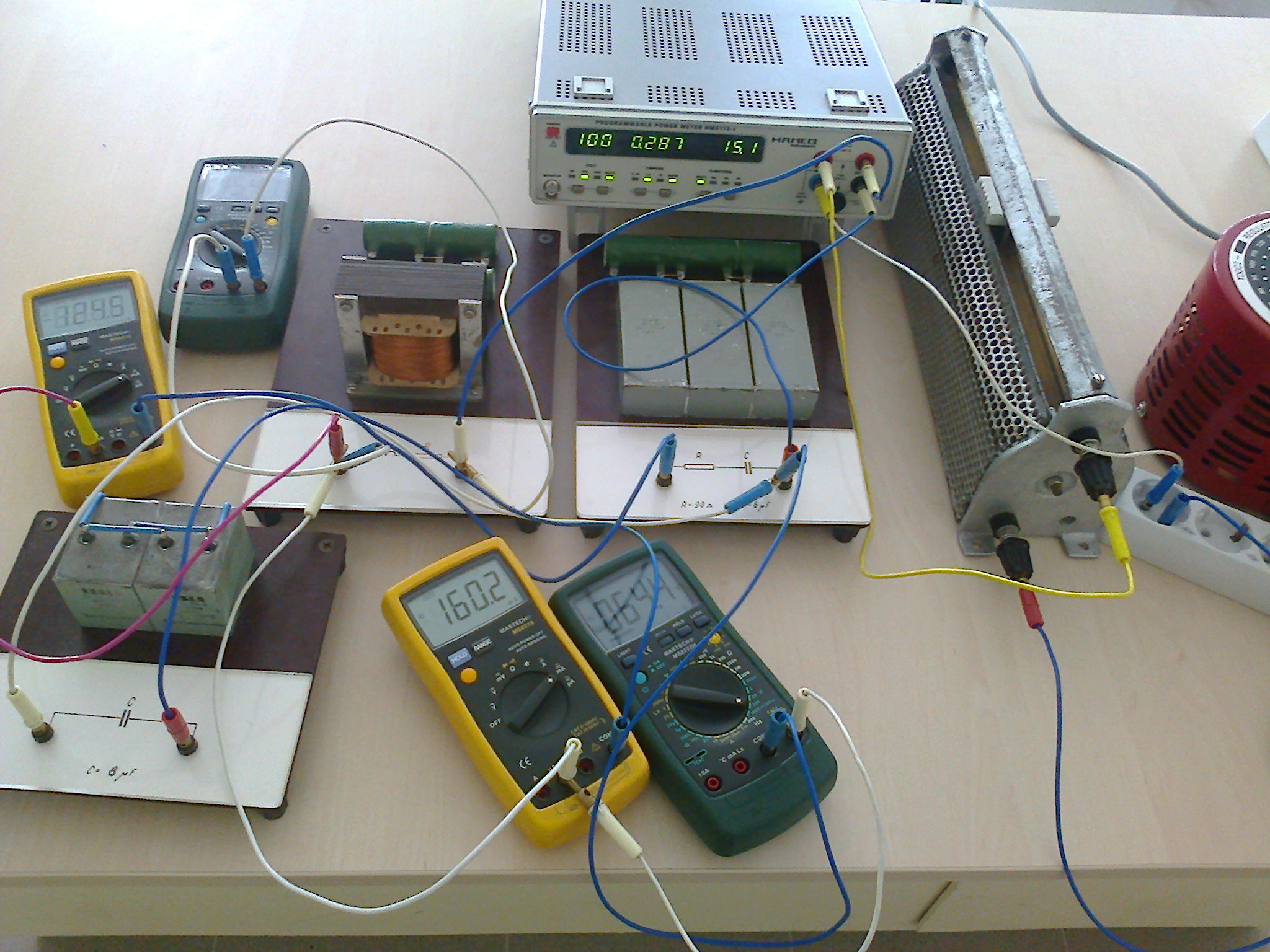

ЛАБ.УПР. №1: Изследване на линейна електрическа верига при синусоидален режим
Целта на упражнението е да се потвърдят опитно някои зависимости и теореми, използвани при анализ на електрическите вериги.
В лабораторното упражнение се провеждат опитни измервания по макета при захранващо напрежение до 230 V. След всяко измерване входното напрежение трябва да се регулира до стойност 0 V чрез автотрансформатора на постановката.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №1.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №1.

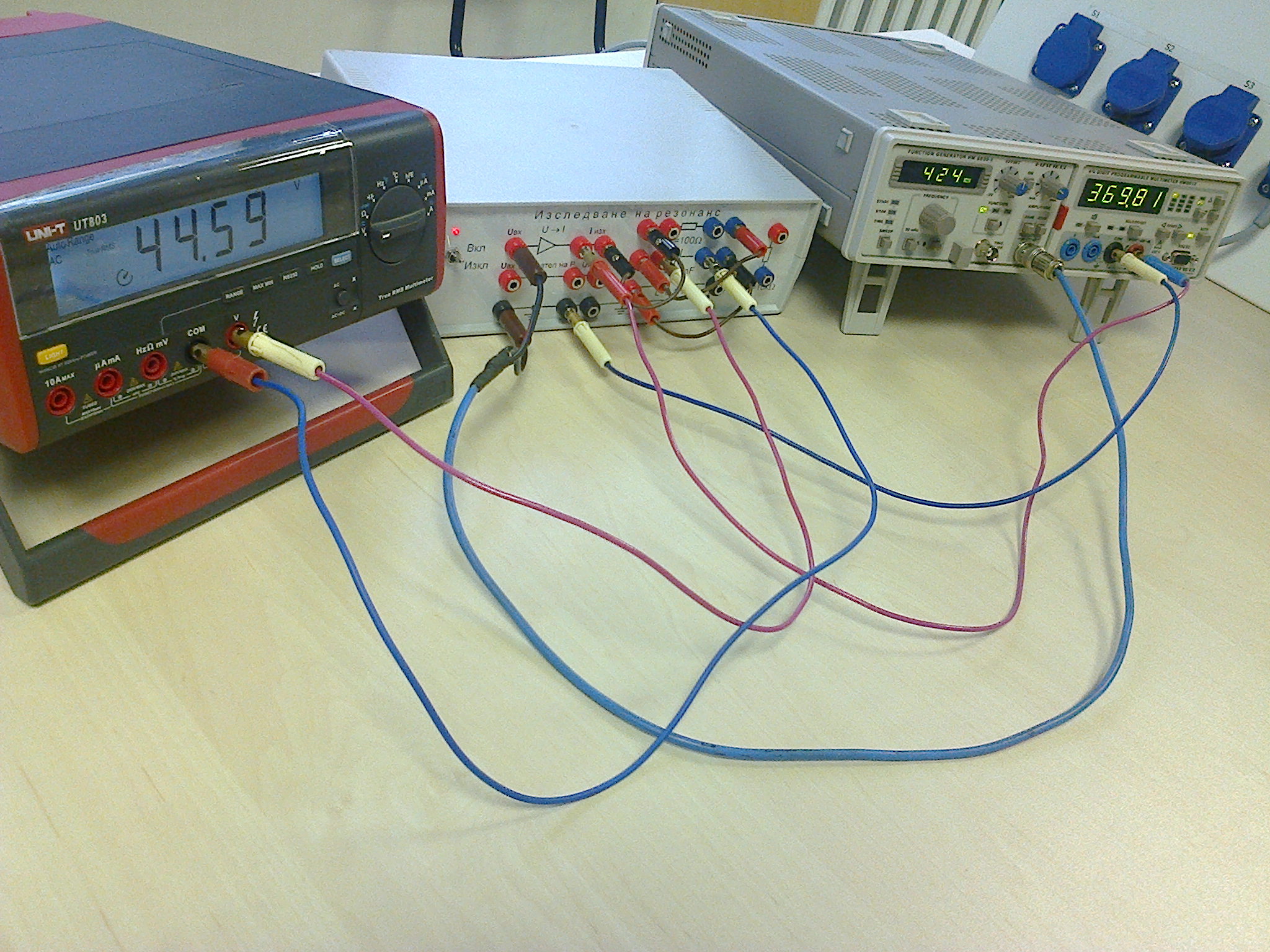

ЛАБ.УПР. №2: Изследване на напрежителен резонанс
Целта на упражнението е изследване на резонансните свойства и честотните характеристики на последователна RLC верига и определянето на някои от характеристичните й величини.
В лабораторното упражнение се провеждат опитни измервания по макета при захранващо напрежение до 100 mV или захранващ ток до 0,1 mA. След всяко измерване входното напрежение трябва да се регулира до константната му стойност 100 mV чрез потенциометъра на захранващия блок за постановката.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №2.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №2.

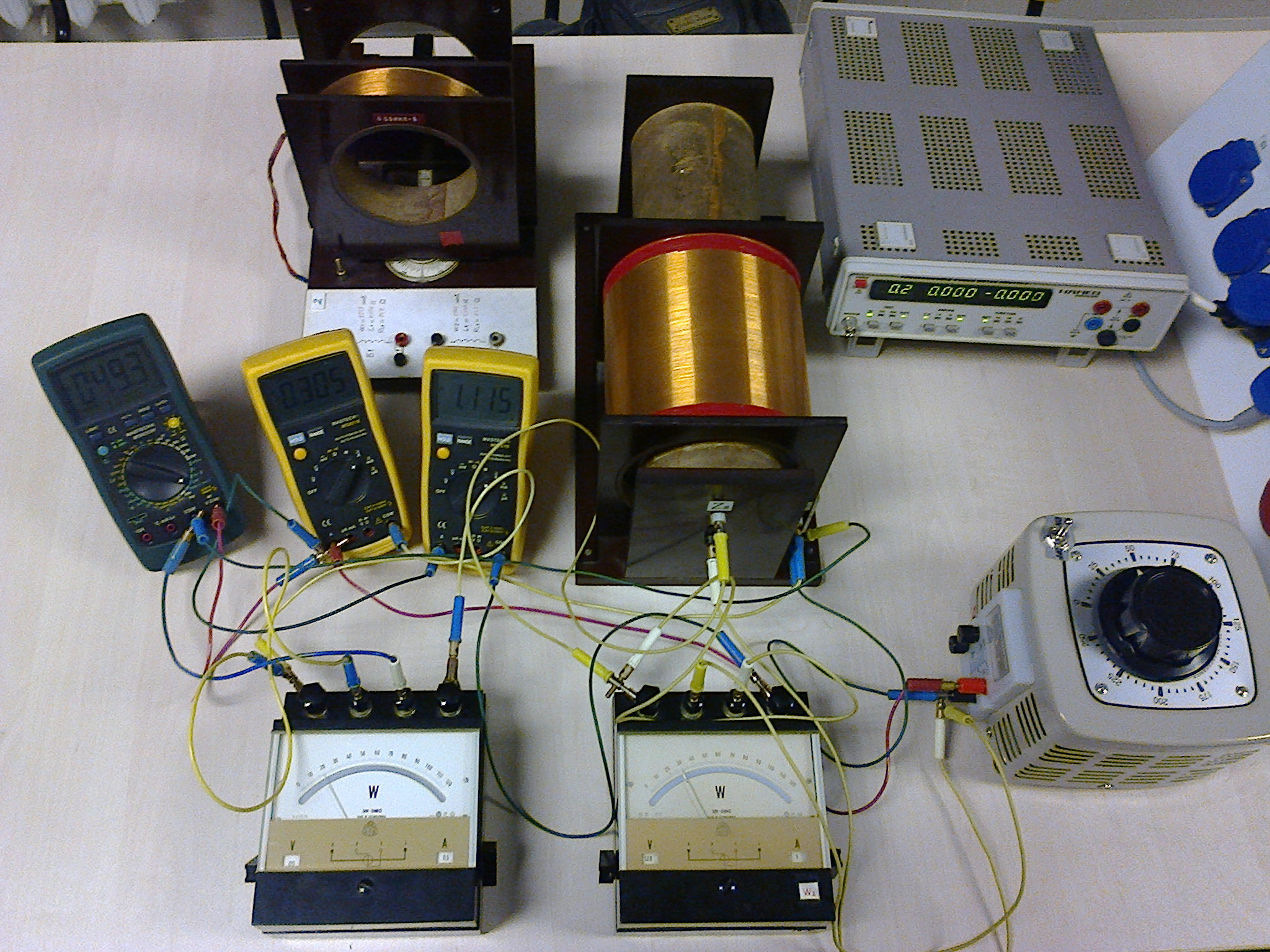

ЛАБ.УПР. №4: Изследване на линейни електрически вериги с индуктивни връзки
Целта на упражнението е изследване на явлението взаимна индукция.
В лабораторното упражнение се провеждат опитни измервания по макета при захранващо напрежение до 110 V или захранващ ток до 0,9 A. След всяко измерване входното напрежение трябва да се регулира до стойност 0 V чрез автотрансформатора на постановката.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №4.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №4.

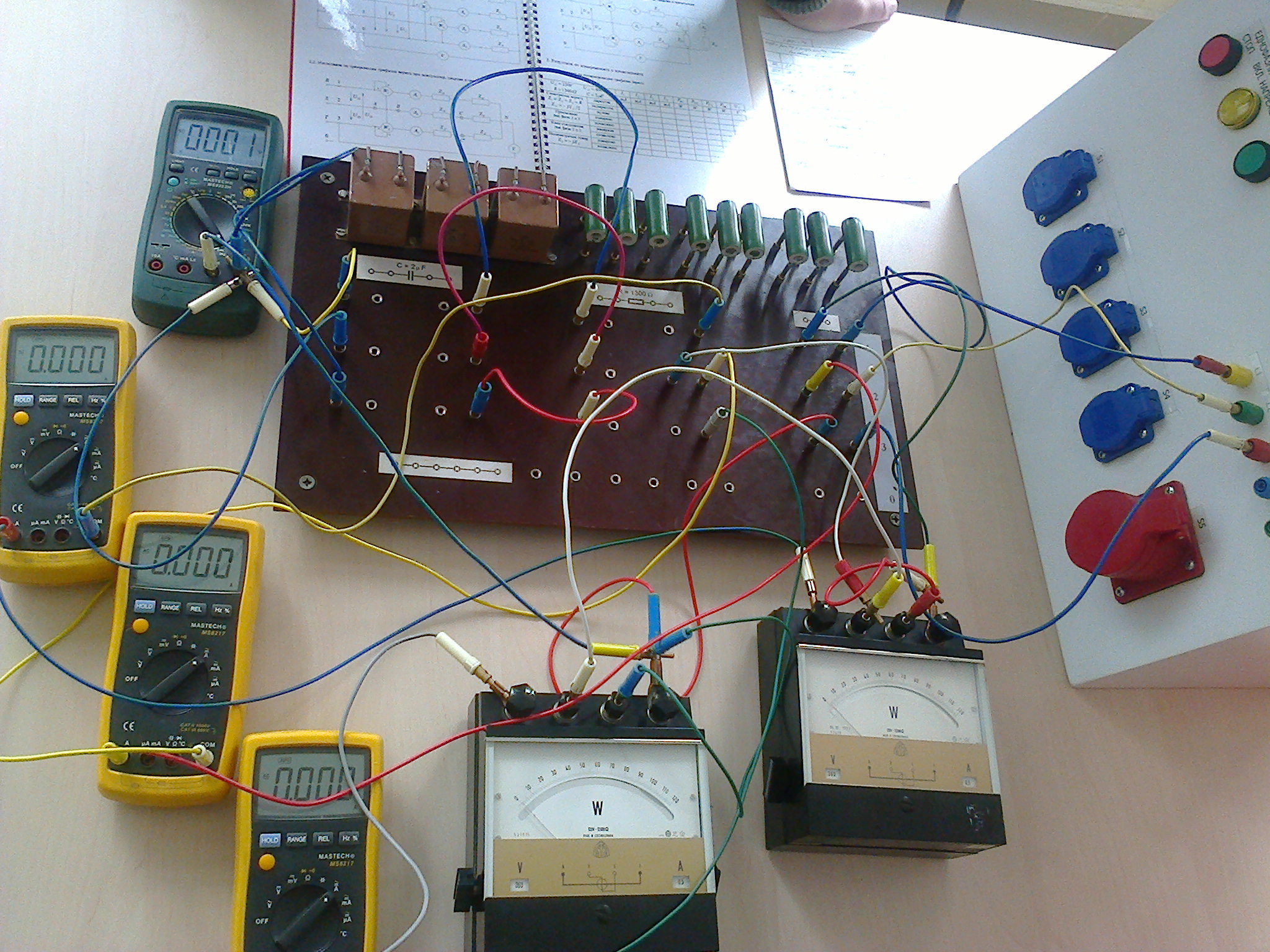

ЛАБ.УПР. №5: Изследване на трифазни електрически вериги със статичен товар при синусоидален режим
Предмет на изследването са трифазни вериги от статичен тип, в които съпротивленията на елементите са постоянни и не зависят от степента на несиметрия.Целта на упражнението е експериментално да се потвърдят определени зависимости и свойства на трифазните вериги, а чрез аналитично изследване и съпоставяне - да се систематизират и обобщят основни теоретични познания.
В лабораторното упражнение не се провеждат изследвания за четирипроводна верига (т.2.1 и т.3.1 от бланката за протокола).
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №5.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №5.

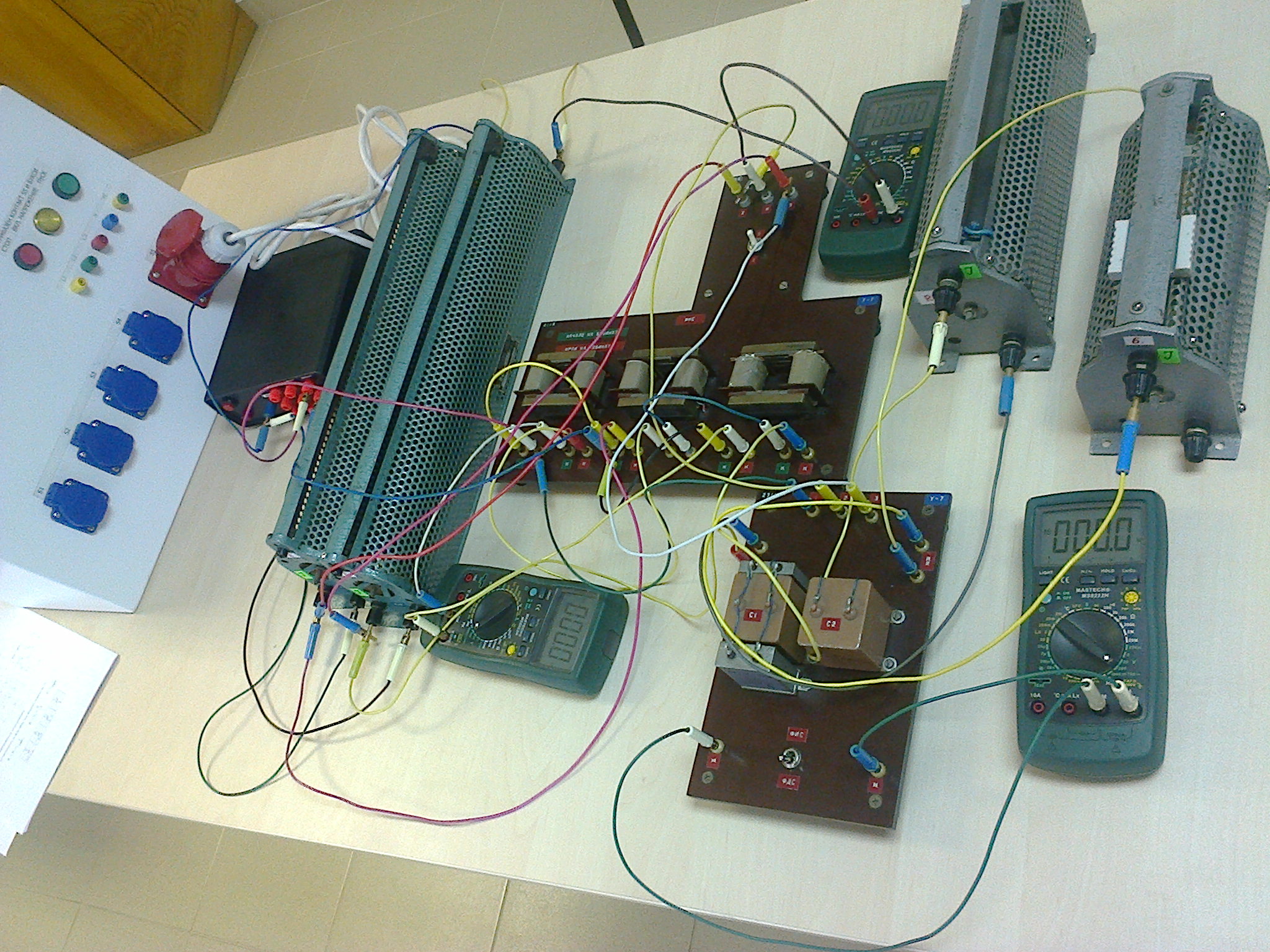

ЛАБ.УПР. №6: Изследване на несиметрична трифазна система посредством филтри за симетрични съставки
Предмет на изследването е несиметрична трифазна система фазни напрежения и съответстващата й система линейни напрежения. Упражнението служи за запознаване с метода със симетричните съставки и със схемите на някои филтри, използвани в упражнението за изследване влиянието на несиметрията на трифазната система върху големината на симетричните й съставки.
В лабораторното упражнение се свързва само една схема, а при експериментите варират параметрите на електрическите съпротивления- P2 и P3, чрез които се избират стойностите на U2 и U3. След като стойностите на R1 и R2 са определени в началото, то те не се променят след това.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №6.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №6.

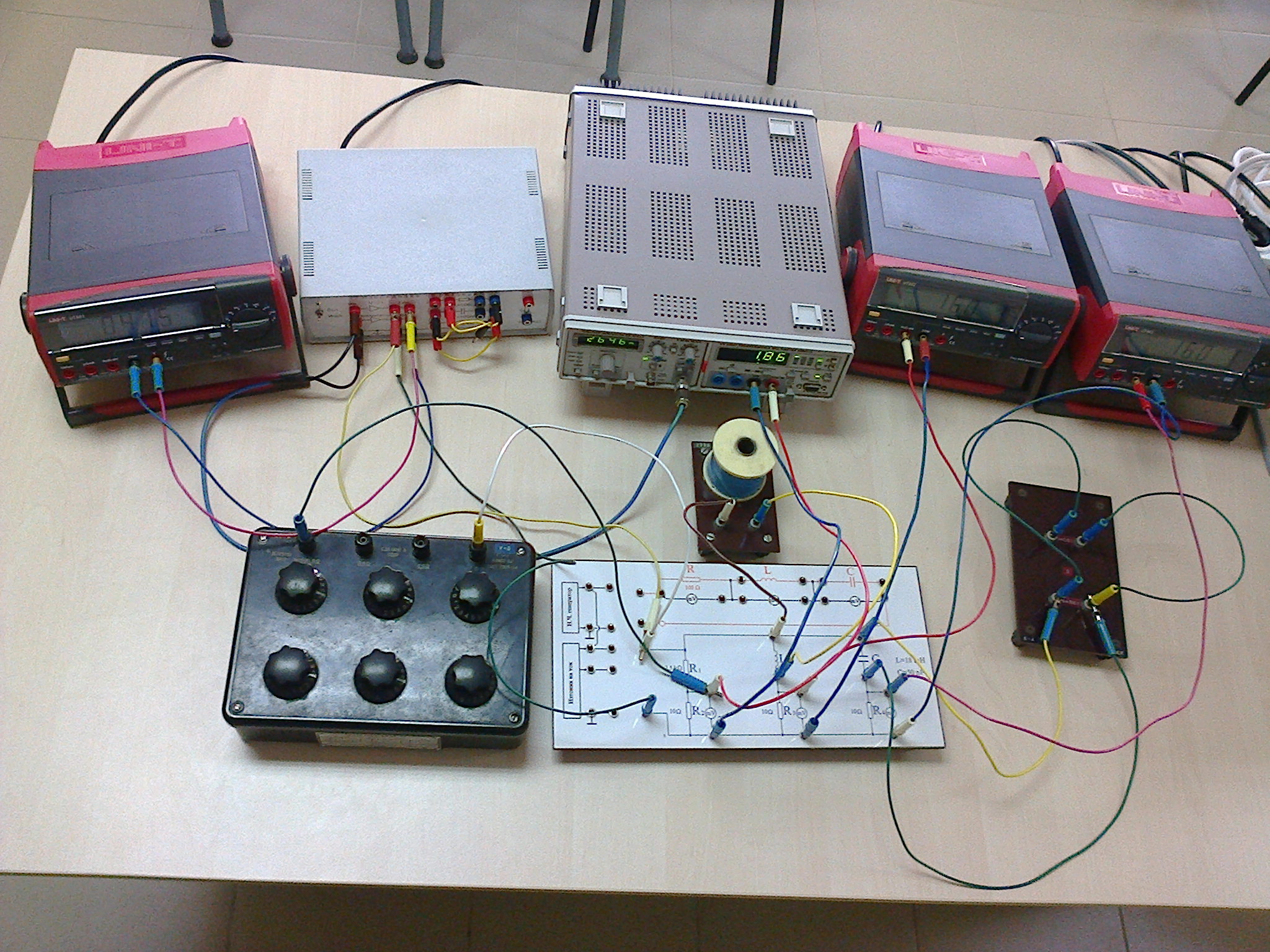

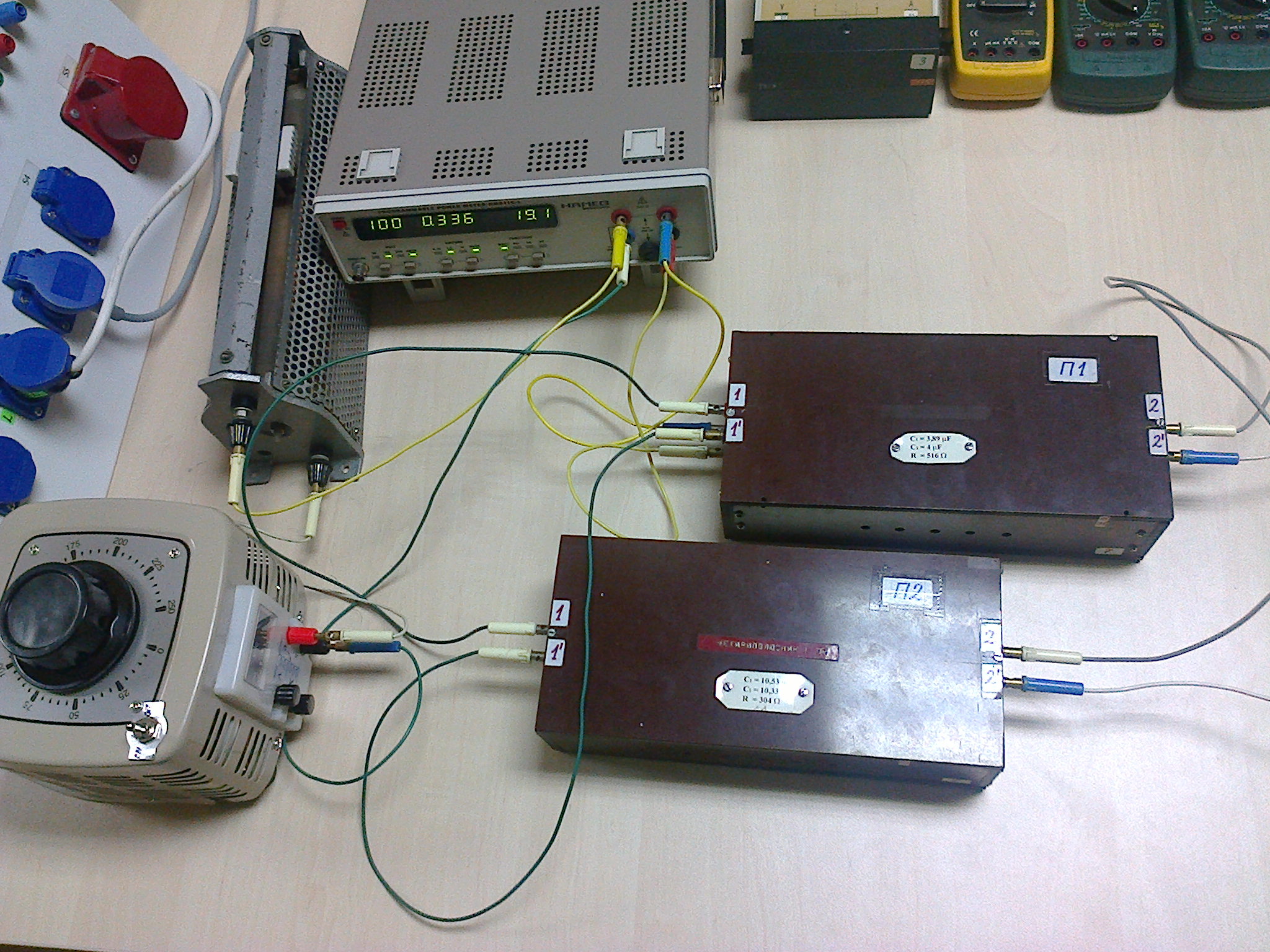

ЛАБ.УПР. №7: Изследване на свързани четириполюсници
Целта на упражнението е изследване на резонансните свойства и честотните характеристики на паралелна GLC верига и определянето на някои от характеристичните й величини.
В лабораторното упражнение се провеждат опитни измервания по макета при константно захранващо напрежение 100 V. След всяко измерване входното напрежение трябва да се регулира до стойност 0 V чрез автотрансформатора на постановката.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №7.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №7.

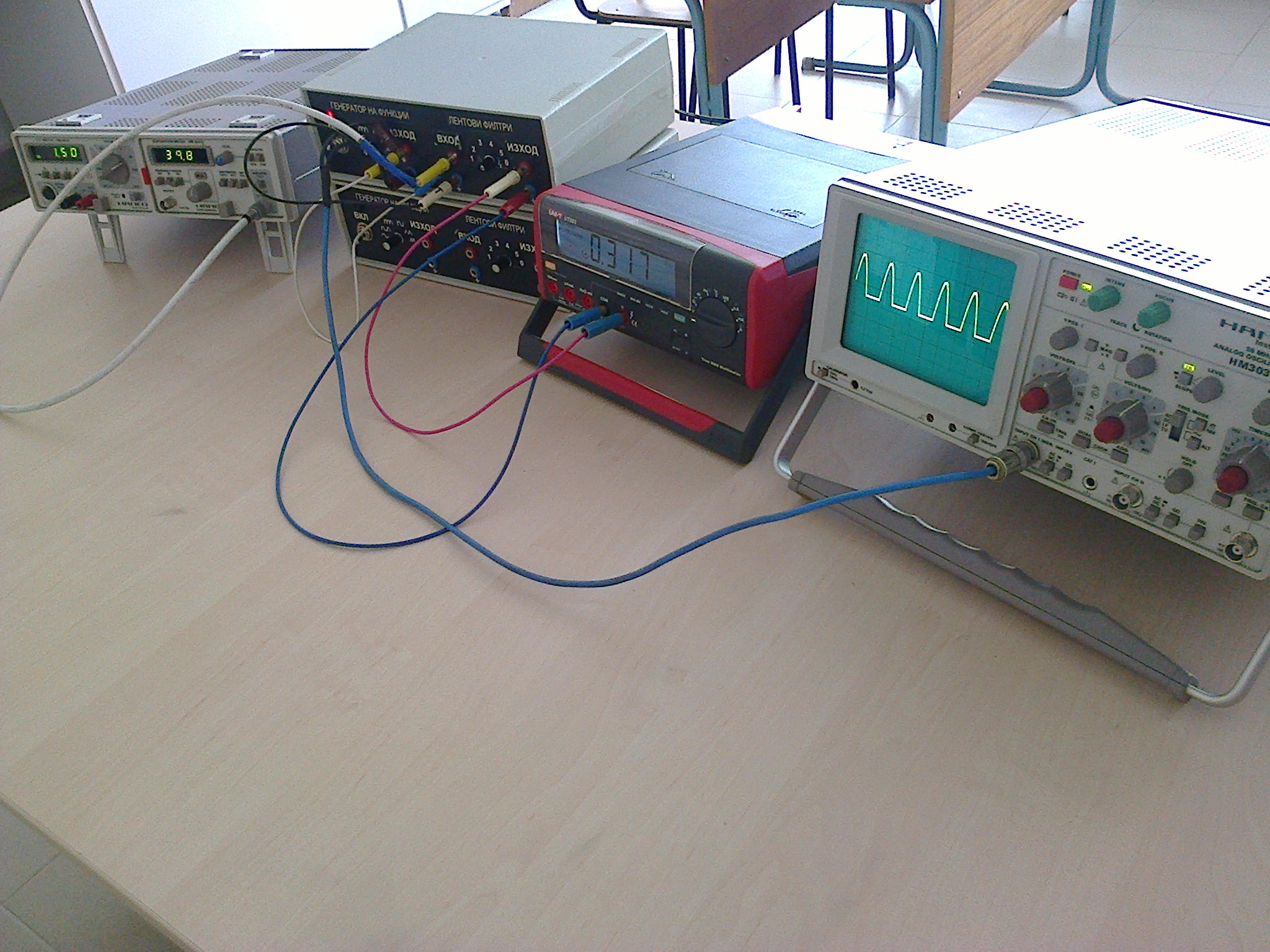

ЛАБ.УПР. №8: Изследване на периодични несинусоидални процеси
Целта на упражнението е да се определят опитно амплитудите на хармониците на различни по вид периодични несинусоидални напрежения и резултатите да се сравнят с получените по аналитичен или числен път. Измерва се важният за практиката коефициент на нелинейни изкривявания. Изследва се влиянието на някои реактивни елементи върху формата на кривите на напрежението и тока.
В лабораторното упражнение се провеждат опитни измервания по макета (т.2.1 и т.3.1 от бланката за протокола) и моделиране и изследване с PSpice с цел анализ на напреженията по Фурие (т.3.2 от бланката за протокола).
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №8.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №8.

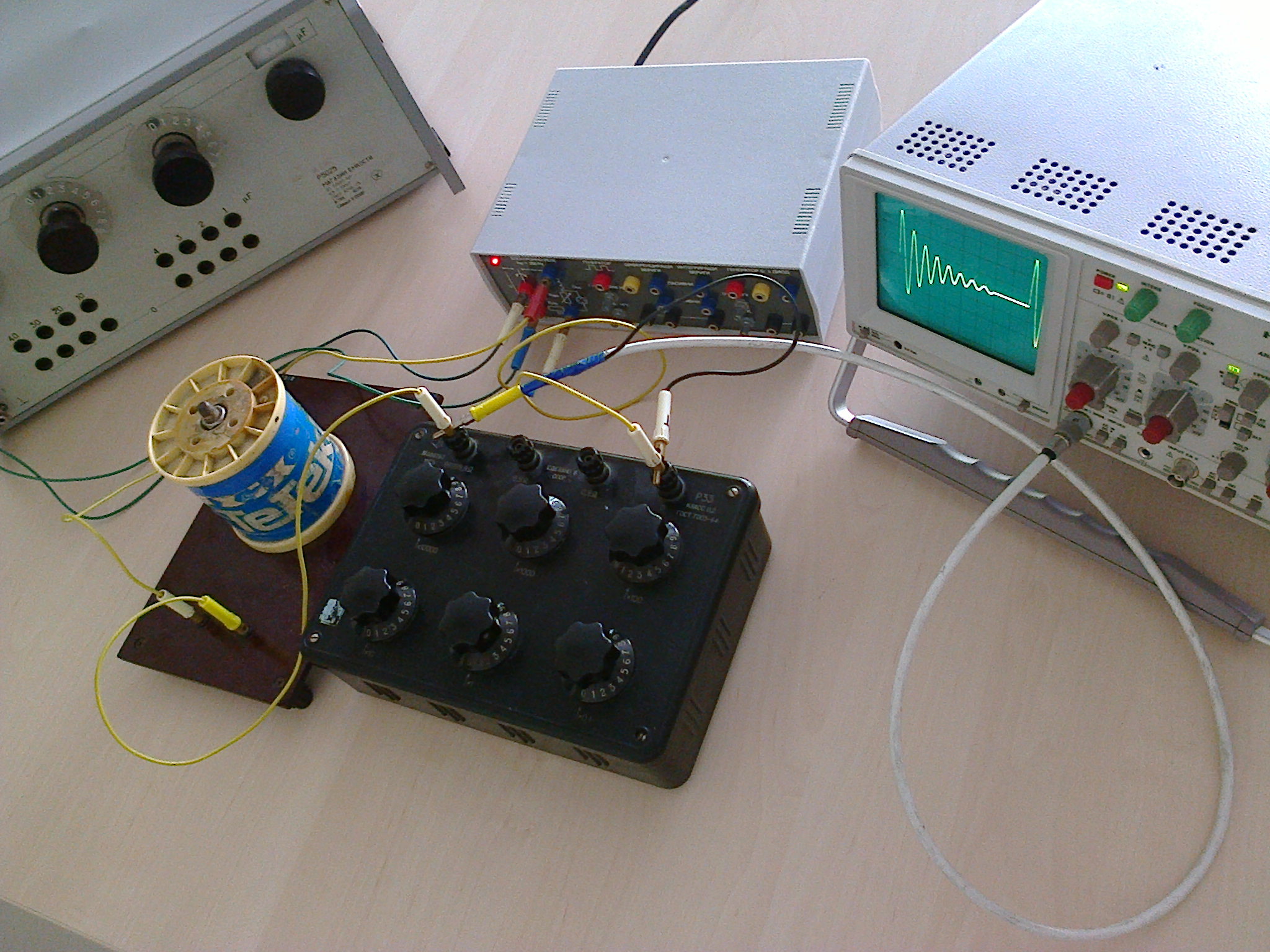

ЛАБ.УПР. №9: Изследване на преходни процеси в линейни електрически вериги
Целта на упражнението е да се установи влиянието на стойностите на параметрите на веригите върху характера и скоростта на изменение на процесите.
В лабораторното упражнение се провеждат опитни измервания по макета с осцилоскоп. При всяко измерване на параметрите чрез уреда трябва да се отчита и стойността на времеконстантата на изобразения сигнал.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №9.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №9.

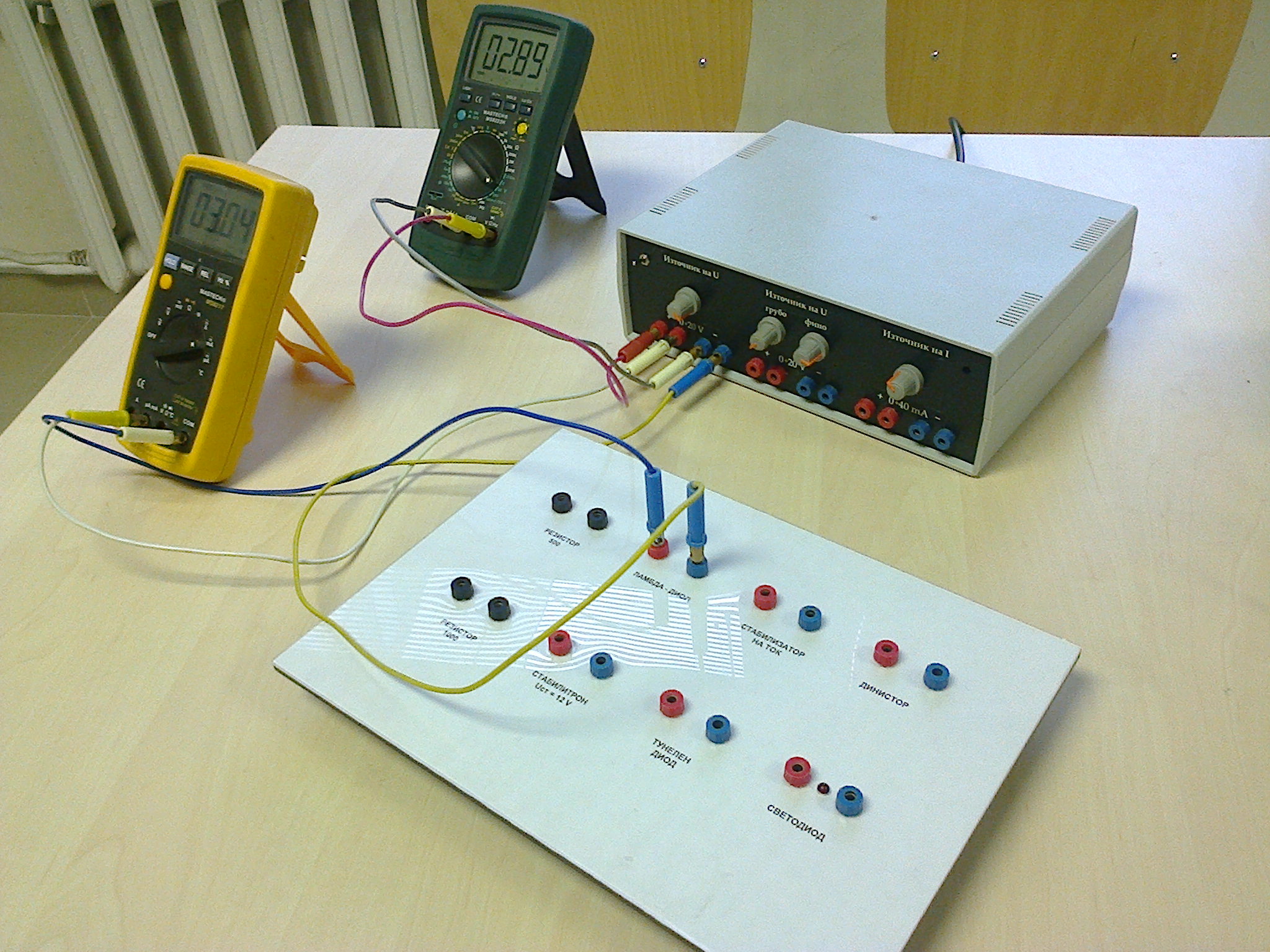

ЛАБ.УПР. №10: Изследване на нелинейни електрически вериги за постоянен ток при стационарни режими
Целта на упражнението е експериментално снемане на статичните характеристики ток-напрежение (волтамперни характеристики) на някои неуправляеми нелинейни елементи; Прилагане на някои графични методи за анализ на прости нелинейни електрически вериги за постоянен ток.
В лабораторното упражнение се провеждат опитни измервания по макета с източник на ток и с източник на напрежение. Задължително е след всяко измерване стойността на захранването да бъде отново 0 A или 0 V, за да не дефектира следващият елемент, който ще бъде изследван.
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №10.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №10.

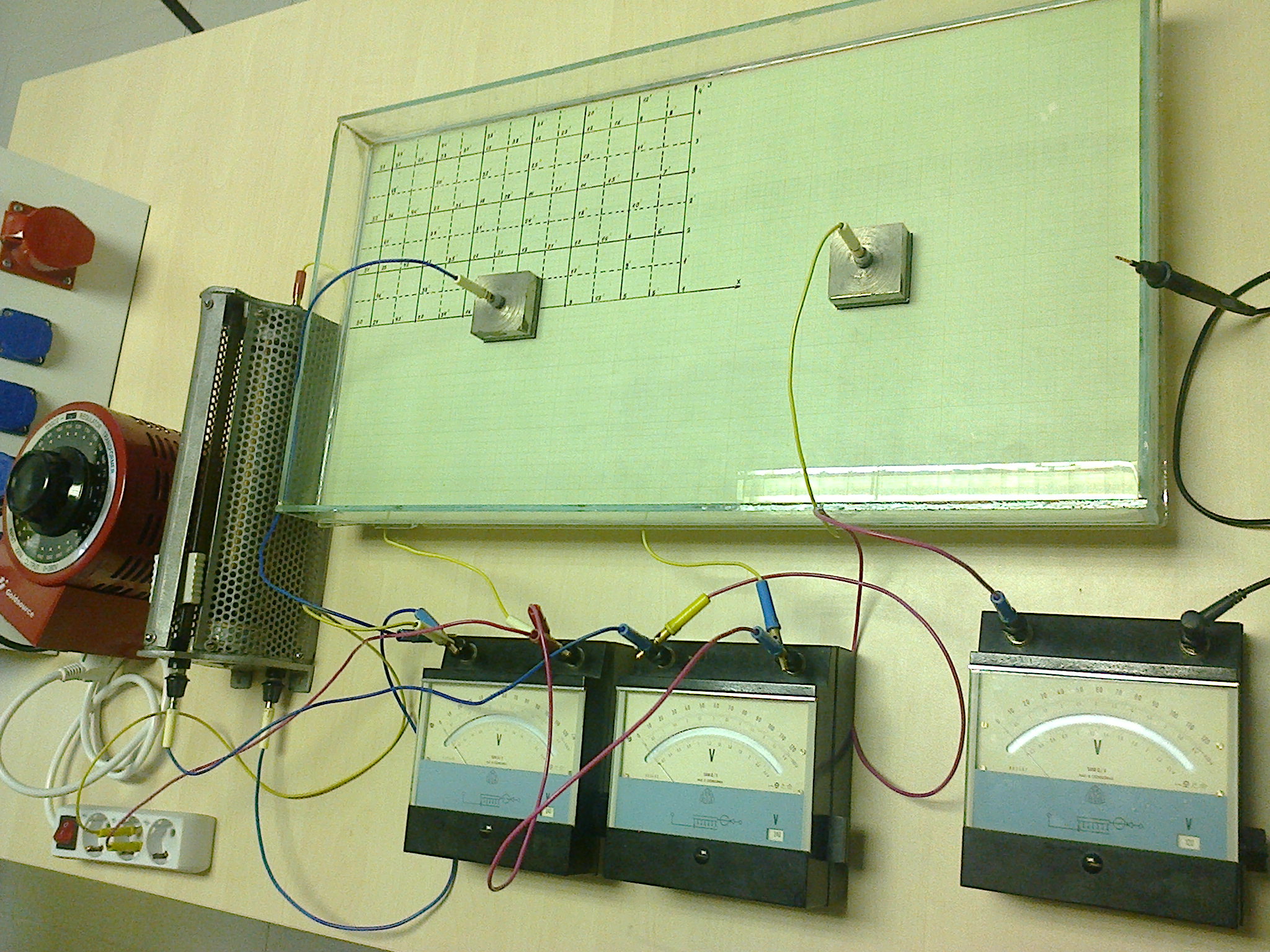

ЛАБ.УПР. №11: Изследване на електростатично поле с помощта на електролитна вана
Използва се електролитна вана за моделиране и изучаване на електростатичното поле на дълга двупроводна въздушна линия с квадратно напречно сечение на проводниците.
В лабораторното упражнение се провеждат опитни измервания по макета представляващ електролитна вана. Електролитът е вода. Когато захранването е включено не бива да се пипа електролитът с друго, освен с предназначената за целта сонда. В този случай на контакт между електролита и кожата може да настъпи увреждане на здравето Ви!
Можете да изтеглите ПРЕПОРЪКИ ЗА ПРОТОКОЛ №11.
Можете да изтеглите БЛАНКА ЗА ПРОТОКОЛ №11.
